对讲机目前有三大类:模拟对讲机、数字对讲机、IP对讲机。防爆对讲机属于数字对讲机。今天
主要和大家介绍一下防爆对讲机的构成和原理。

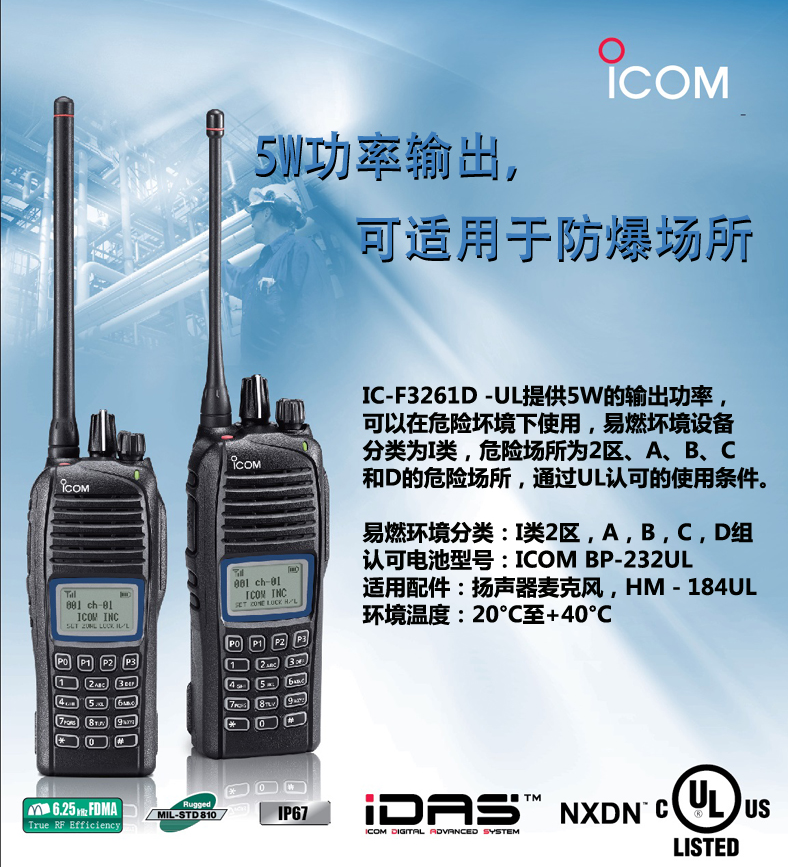

防爆对讲机是指可以工作在爆炸性气体环境的对讲机。和民用对讲机不同，防爆对讲机并非指自身能抵抗爆炸的对讲机，而是指可以在爆炸性气体环境下工作的对讲机。
适用于环境恶劣、存在危险可燃气体或粉尘的环境如石化、煤矿、化工、火电、食品加工等行业。我们知道，对讲机是靠电磁波来传递信号的，而电磁波的传递靠的是电场与磁场的不断转换，在这种转换过程中就容易产生电火花。而防爆对讲机由于其线路经过特殊的处理，转换过程中可能产生火花的地方都被屏蔽。
对讲机的工作原理；
1、发射部分：
锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分：
接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的本振信号在混频器处混频并生成中频信号。中频信号通过晶体滤波器进一步消除邻道的杂波信号。
3、调制信号及调制电路：
人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。
4、信令处理：
CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。接收鉴频后获得的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。
对讲机主机主要部件
1、外壳：
机一般采用性能非常好的塑胶材料PC+ABS，外观光泽性好，不易老化、磨损，产品坚固耐用；商业机常选用工程塑胶ABS，在外观、强度、耐磨损、老化等方面均能很好的满足要求；按键采用硅胶，耐磨损，不易老化，手感好；铝壳采用轻质材料铝合金ADC12，易成型及后续处理等。
2、主机：
一般包括面壳、PTT按键、耳机和电源插孔塞、PCB组件、LCD部分、音量/开关钮、编码旋钮、指示灯、MIC等。PTT按键起发射开关的作用，一般在侧面。指示灯指示工作状态，一般在顶部。对讲机的顶部还有音量/开关钮和编码旋钮（选择频道）。LCD部分直观显示对讲机的工作状态。PCB组件是对讲机的核心部分，重要的器件都在PCB上，非人士不许拆卸。大多数对讲机因技术性能和抗摔特性要求，还有专门的屏蔽罩、铝壳（固定PCB）等。机还有防水要求，结构更复杂。
3、电池：
电池分Ni-Cd、Ni-MH电池和Li-ion电池，容量有600mAh、800mAh、1100mAh、1500mAh不等。锂电池成本较昂贵，尚处在开发阶段。Ni-Cd和Ni-MH电池使用较普遍，一般大容量电池推荐用Ni-MH电池。电池面、底壳采用超声波焊接，牢不可破。
4、皮带夹：
作用是把对讲机固定在皮带上，为了客户的使用方便，皮带夹可拆卸。
5、天线：
分为天线外套和天线芯两部分。天线外套用高性能的TPU材料，抗弯折和耐老化性能佳；天线芯一般采用螺纹结构与主机相连，拆卸方便。
6、座充：
与火牛共用对电池或整机进行充电。结构一般有DC插座、充电弹片、指示灯、按键等。DC插座与火牛相连，弹片与电池极片相连，指示灯指示充电状态，按键是起放电作用。座充一般可对电池和整机充电。
