对讲机工作原理
发布者：
发布时间：2019年04月11日标签：
2815人浏览过
对讲机的工作原理如下：
1、发射部分：
锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分：

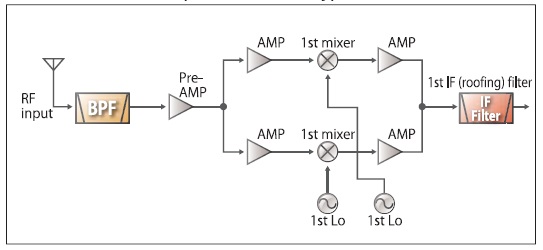

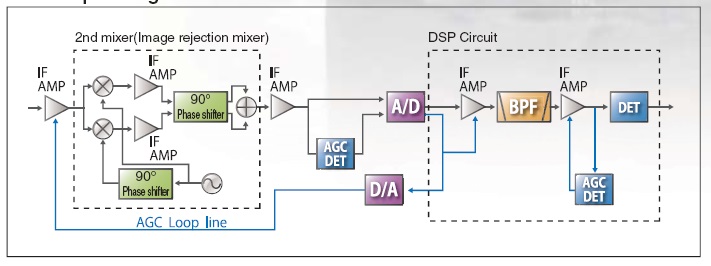

接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的一本振信号在一混频器处混频并生成一中频信号。一中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的一中频信号进入中频处理芯片，与二本振信号再次混频生成二中频信号，二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。
3、调制信号及调制电路：
人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。
4、信令处理：
CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。
* 使用对讲机会不会有辐射问题？
对讲机的设计符合信息产业部[2001]869号文件的相关规定，不会对人体产生伤害，且使用对讲机时不是贴近人体通话，而是距离人体5到7厘米通话。
