无线通讯中继台(中转台)及配置

发布者: 发布时间:2021年06月28日标签: 3168人浏览过
一、用户需求

近年来,随着国民经济的发展、无线通讯的日益普及,无线通讯已成为人们工作中不可缺少的工具之一。随着社会的发展,尤其是新疆大型油矿企业储油罐体积大,分布点增多以及和大城市如北京,上海等一样大型的建筑物也猛增,使无线通讯环境变的更加恶劣,对于建筑物众多、地形复杂的地区,话音质量难以保证。依据150/400MHz无线通讯原理,在此波段内信号为视距传播的特点,例如,在油矿企业油罐点多,电波反射,屏蔽复杂的环境,无线通讯的盲点增多,如大型建筑物背后,多个屏蔽罐后,由于屏蔽效应严重,信号无法穿透,形成了通讯网络的弱信号区、盲区,造成通话质量差、掉话严重,甚至无法使用;因此,有效减少盲区的解决方法是在工作区域中心附近建立无线通讯中继台,通过中继台的架高优势和功率相对大的特点,提高通讯的覆盖范围,解决对讲机由于位置低且工作环境复杂通讯距离近的问题。



简单点说,中继台(中转台)就是和通讯终端对讲机收发频率互换的中转信号处理转接通讯设备,利用其天线架设位置高,周围开阔环境好的优势,叠加可以大功率的特点把手台间原有的通讯距离扩大两倍多的通讯距离,从而克服对讲机终端间直接通讯距离近的缺点。更可喜的是如今随着无处不在的互联网发展,通过IP网络互联技术,可以实现无地域限制的集群通讯功能,为通讯插上移动互联漫游的翅膀,终实现个呼,组呼和群呼等系统管理功能。

二、设计依据及原则
2.1 设计依据
2.1. 1<<微波技术与天线》西安电子科技大学出版社
2.2. 2GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》
2.2. 3GB/T50312-2000《建筑与建筑群综合布线系统工程设计规范》
2.1. 4GB/T50314-2000《智能建筑设计标准》

2.2 设计原则

在工程的设计和施工过程,尽量考虑天馈系统安装牢固,馈线的敷设简便、易行。

2.3 中继台设备选择

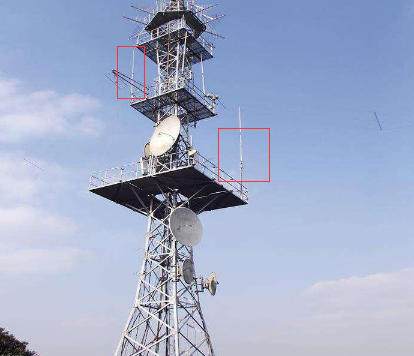

根据该公司具体使用情况,考虑在厂区中心或信号较差区域建立中继台(中转台)站,中继台(中转台)输出功率20—40W建在覆盖区域的中心地带或较差区域的较高附近,天线的位置尽量架设在周边无强电磁干扰且位置空旷的高点区域,建议高度20—30米,可实现覆盖手台直径范围10---16KM。

根据常用中继台(中转台)实际情况和对讲机手持台状况,可选用FR5000,6000中继台和EC-6000电源,配套天线和30米左右电缆就构成了简单的单站中继(中转)系统,实现以中继台(中转台)为中心10---16KM直径范围内的通讯覆盖。

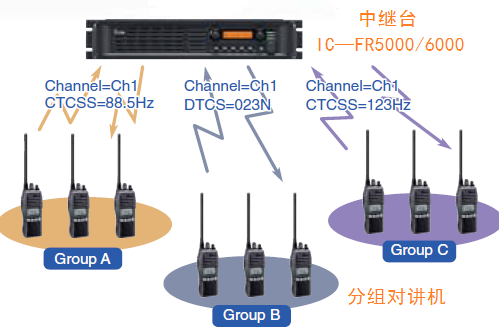

ICOMFR5000/6000数模两用中继台(中转台)外观和技术参数如下

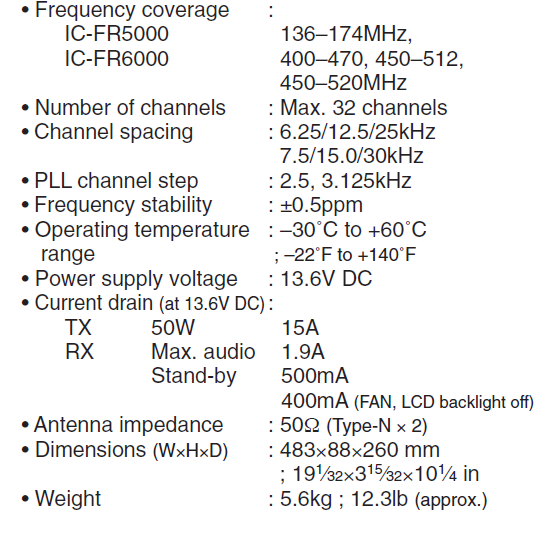

主要技术参数如下

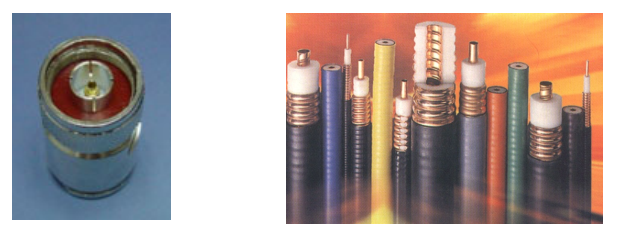

三、馈线型号和插头

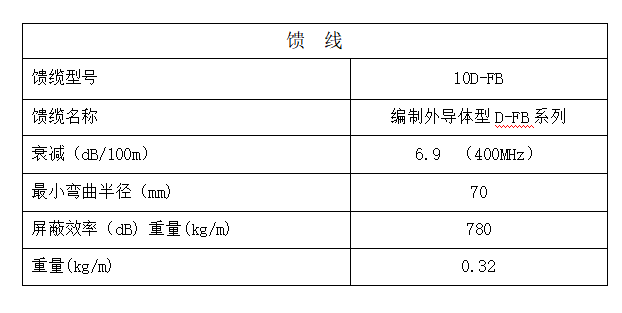

建议采用10D-FB低耗馈缆,当在400NMHz应用,馈线长度大于50m时,建议采用7/8馈管降低损耗,提高中继台(中转台)系统性能。

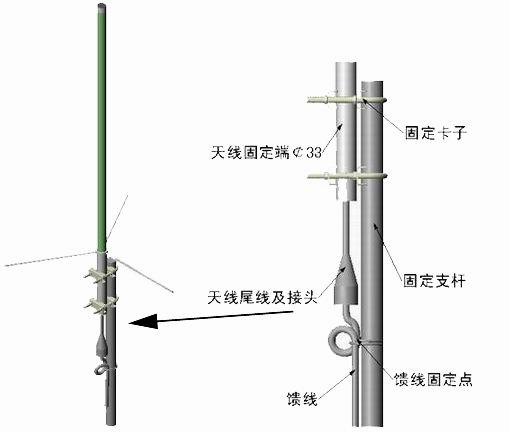

四、室外天线架设

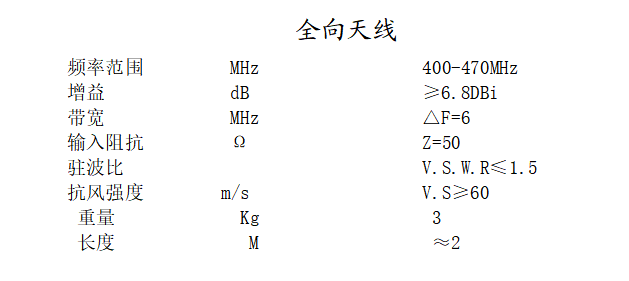

室外全向天线
五、设备安装说明

5.1 设备应安装在防水,通风无强电磁干扰的场所,易于供电和维护。

5.2 安装天线时,应该注意以下事项:
1)天线与射频馈线连接良好,并使用扎带固定。
2)位置符合设计高度和要求。
3)保持天线外表的洁净。

5.3 馈线走向

原则上,馈线走向应严格按照设计方案走向,安装时应注意:

1)馈线走线严禁与高压、强电,管道一起走线。
2)在室内天花板的情况下,保证室内整洁美观。
3)走线应根据实地情况,合理布线,无任意弯曲,固定间隔合理,(一般每隔1.5–2米用扎带固定),确保安装牢固。
4)当馈线需要弯曲布放时,要求弯曲角保持圆滑,其弯曲半径不宜小于如下弯曲半径:130mm(多次弯曲)、75mm(单次弯曲)。

六、中继台系统配置清单及工程预算

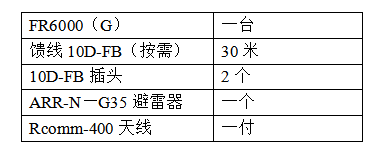

系统设备配置(用户自备手持台和天线安装架子)

注意:在中继台(中转台)应用中对讲机手台需要重新编程和中继台(中转台)频率配套使用。
