对讲机天线馈线系统应用
发布者：
发布时间：2019年04月08日标签：
2738人浏览过
▼对讲机天线工作原理及作用：
天线作为无线通信不可缺少的一部分，其基本功能是辐射和接收无线电波。发射时，把高频电流转换为电磁波；接收时，把电滋波转换为高频电流。
▼天线种类：
对讲机天线品种繁多，主要有下列几种分类方式：

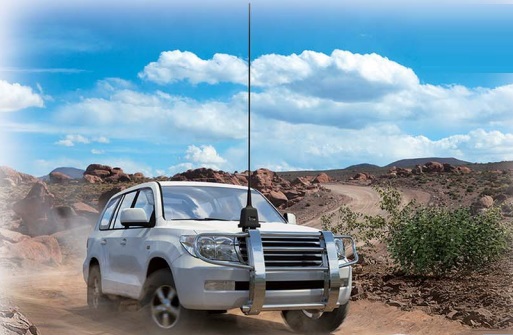

按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas）
按工作频段可划分为超长波、长波、中波、短波、超短波和微波；
按其方向可划分为全向和定向天线；
▼天线选择
天线作为通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时须首先注重其性能。具体说有两个方面，一选择天线类型；二选择天线的电气性能。选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。因此，用户在选择天线时向厂家联系咨询。
▼天线的增益
增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远，一般基地台天线采用高增益天线，移动台天线采用低增益天线。
▼电压驻波比
天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成的磁波，其相邻电压的大值和小值之比是电压驻波比，它是检验馈线传输效率的依据，电压驻波比小于1.5，在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。
电压驻波比 1.0 1.1 1.2 1.5 2.0 3.0
反射功率% 0 0.2 0.8 4.0 11.1 25.0
传输功率% 100 99.8 99.2 96 88.9 75.0
▼天线的方向性
天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。衡量天线方向性通常使用方向图，在水平面上，辐射与接收无方向的天线称为全向天线，有一个或多个方向的天线称为定向天线。全向天线由于其无方向性，所以多用在点对多点通信的中心台。定向天线由于具有辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。
▼天线的工作频带宽度
天线的电参数一般都于工作频率有关，保证电参数指标容许的频率变化范围，即是天线的工作频带宽度。一般全向天线的工作带宽能达到工作频率范围的3-5%，定向天线的工作带宽能达到工作频率的5-10%。
▼电缆及电缆长度的选择
移动通信系统常使用特性阻抗为50欧的同轴电缆作为馈线。为了有效地把电波传输到天线接口，应尽量减小馈线的传输损耗。传输损耗取决于电缆的直径和长度，同一频率下电缆直径越大，损耗越小，电缆越长损耗越大，原则上，要求电缆的传输损耗不宜超过3分贝。下表列出常用电缆的衰减值（db/m），用户可根据自已情况，合理选择电缆型号及长度。
频率型号 150MHz 400MHz 900MHz
SYWV -50-7 0.058 0.0960 0.165
SYWV -50-9 0.047 0.079 0.135
CTC-50-12 0.0037 0.065 0.105
进口12D-FB 0.036 0.060 0.100
▼选择天线安装地点选择
由于地形和环境的影响，天线接收到的电磁波是直射波、反射波及散射波的叠加，其结果决定了接收点处的场强幅度和相位，并直接影响天线的应用效果。因此，选择天线架设位置应注意以下几个方面：
1、 天线的发射或接收方向应避开障碍物（楼房、铁塔、桥梁等）；
2、 天线架设地点应尽量远离干扰源（高压线、航线、铁塔、公路等）；
3、 天线应尽量架设在附近的制高点：
4、 如有几付天线同在一个铁塔上工作，应特别注意它们之间的左右和上下的间距，以防相互耦合影响系统性能。

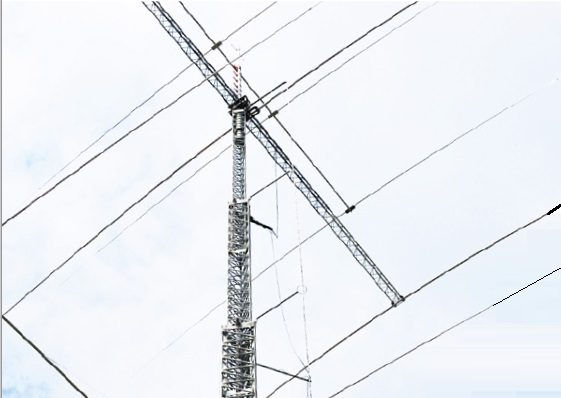

▼天馈系统的安装
首先将天线、馈线和配套零部件按产品说明的要求组装好，然后在天线的支撑位置，用卡具固定于塔杆的天线支架上，并使天线与塔杆的平行间距大于使用波长，减少塔杆对天线性能的影响。在天线端口处，将馈电线用连接器（或称电缆头）与天线接好，弯一个直径约五十倍于馈电线直径的圆环固定于天线支架上，避免连接器部位直接受力而断线或损坏。
▼天馈系统的防水
天线与馈电线主要是靠连接器连接，采用自粘性橡胶密封带，将其拉伸后，以半搭形式缠绕在接连器上，可起到良好的密封防水作用。另外，在馈电线进入室内处弯一个返水弯，可避免雨水沿馈电线进入室内设备。
▼天馈系统的检测方法
天馈系统架设好后，应由技术人员使用专用检测仪器进行检测。通常可在发射机和天馈系统之间串接通过式功率计，检验设备发射机功率和反射功率的大小来判断系统工作是否正常。
