短波电台一般是通过电离层的反射进行远距离通讯，具有通讯频率随季节，昼夜变化的特点。具有ALE-1 （自动链路建立装置）单元的电台可在预定的信道范围内，自动选择较优信道，进行高质量的通讯，因而成为人士和无线电爱好者的重要选择。下以优性价比的VX-1700短波电台ALE-1 单元的安装与设置为例介绍其过程。

一：ALE-1 单元的安装

  取下机子背面的外壳，去掉GPS单元（可能就没安装此选件），换上ALE-1 选件单元，并连接J4001 插头后，恢复机子外壳。

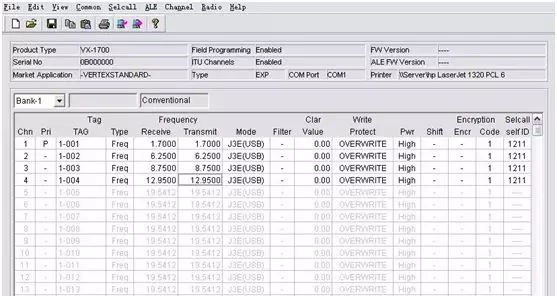

二：连接好编程电缆和打开编程软件CE77WIN v1-1.00 ，按提示操作读电台参数于PC机如图示。

三：ALE功能基本设置

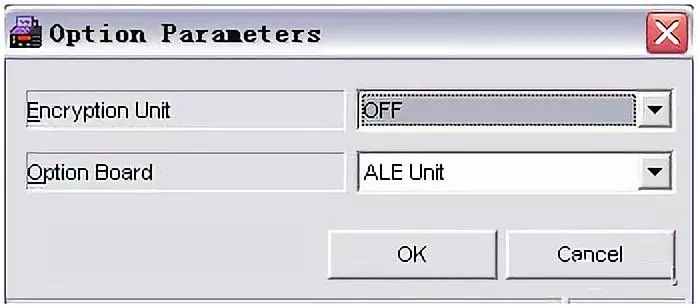

 1． 将commonoptionOptional board参数设置为：ALE UNIT

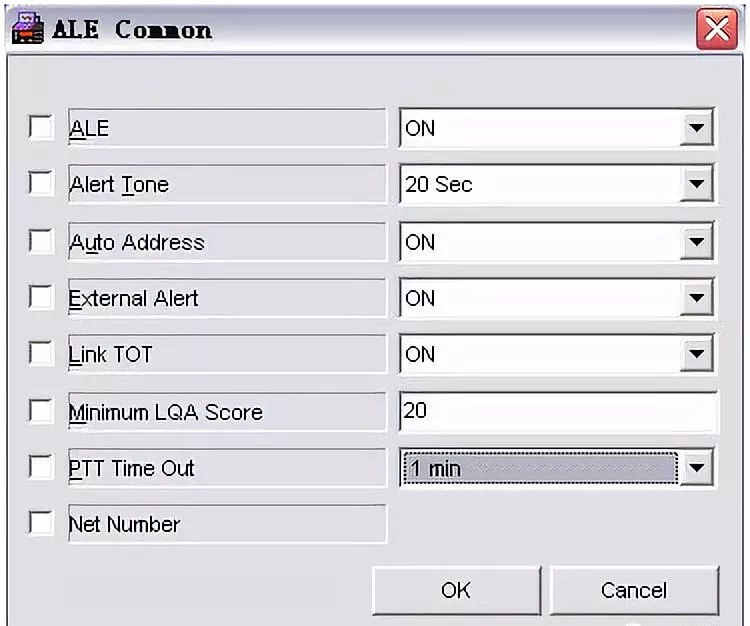

2 .  commonALE 设置为ON

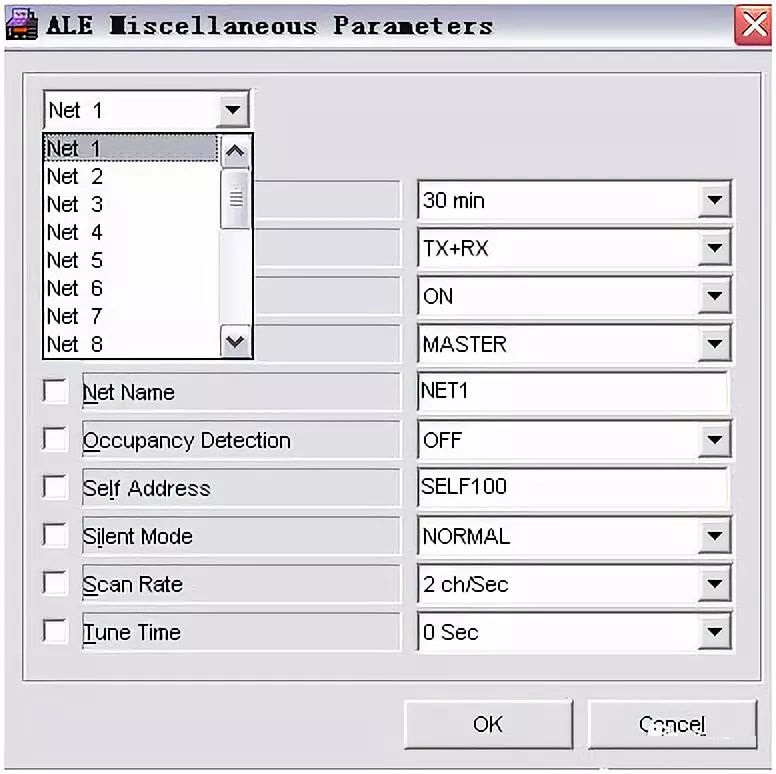

3.   在ALEALE MiscellaneousNet name参数中输入选定的网络地址net1,net2 等。在self Address 参数中输入本机的标识地址。

4.        将要呼叫的电台地址输入ALEOther station Address中。

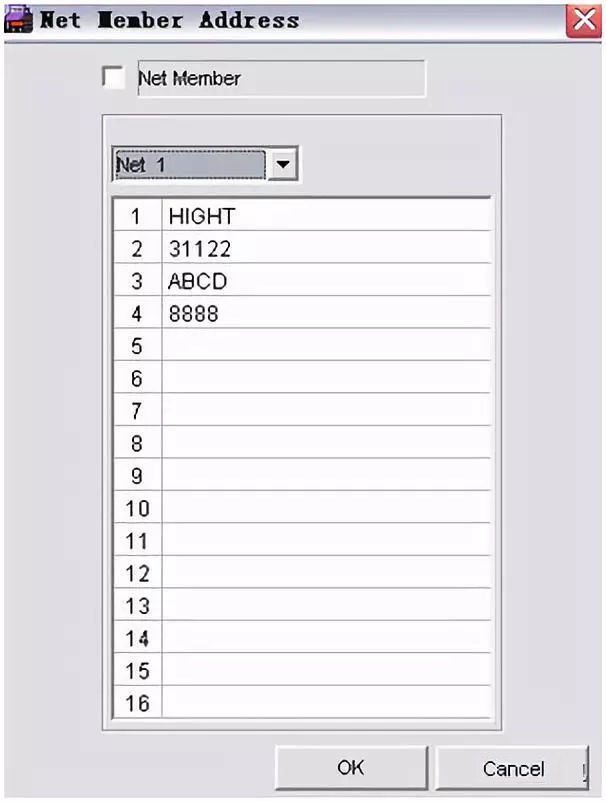

5.  在ALENetwork Member Address 参数中定义网络成员地址。

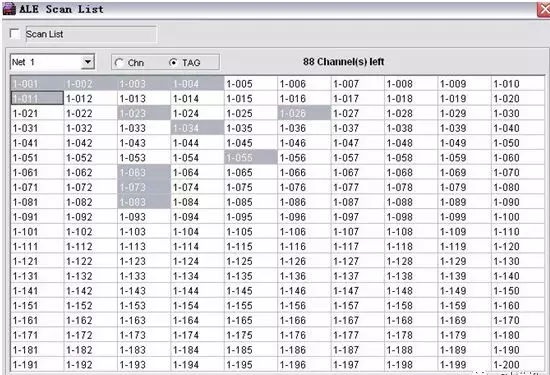

6. 在ALEScan Channel List下选定要扫描的记忆频道。

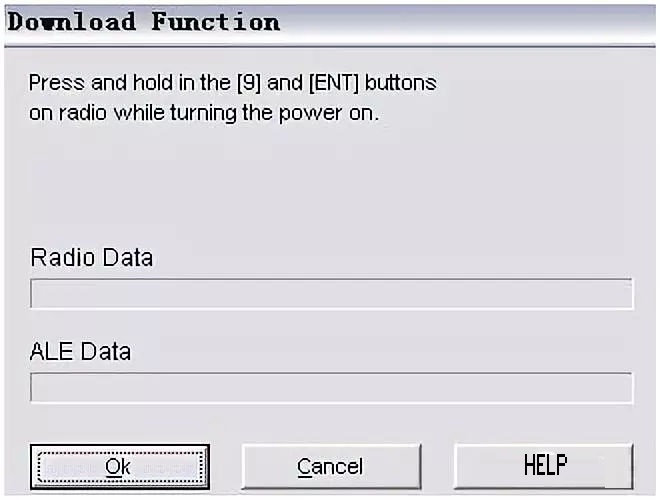

7. 按照提示将该动后的参数下载到电台中。

      注意：为了便于选呼和打开或关闭ALE功能 设置按键P2 ，P3的功能为ALE，CALL。

                                                       2010 12 30

                                                   北京 科技公司 曹工
